In den heutigen Hochgeschwindigkeitsnetzwerkumgebungen – von Unternehmens-Backbones bis hin zu Hyperscale-Rechenzentren –optische TransceiverSie sind die stillen Arbeitstiere, die eine schnelle und zuverlässige Kommunikation ermöglichen.optisches ModulOptische Transceiver wandeln elektrische in optische Signale um und umgekehrt und stellen so die physikalische Verbindung zwischen Netzwerkgeräten über Glasfaser her. Dieser Artikel bietet eine technische, aber dennoch verständliche Erklärung, was optische Transceiver sind, wie sie funktionieren und warum sie in modernen Netzwerkinfrastrukturen unverzichtbar sind.
Optische Transceiver verstehen: Die Grundlagen
Einoptischer Transceiver, oft als bezeichnetoptisches ModulEs handelt sich um ein kompaktes Gerät, das Daten über Glasfaser sendet und empfängt. Diese Module werden häufig in Switches, Routern, Servern und anderer Netzwerkhardware eingesetzt, um die Kommunikation über große Entfernungen und mit hoher Bandbreite zu ermöglichen.
Was einen optischen Transceiver einzigartig macht, ist seinebidirektionale FähigkeitEs kann sowohl Signale senden als auch empfangen. Diese Doppelfunktion ist in einer einzigen steckbaren Einheit untergebracht, was einfache Upgrades, Wartung und Skalierbarkeit ermöglicht.

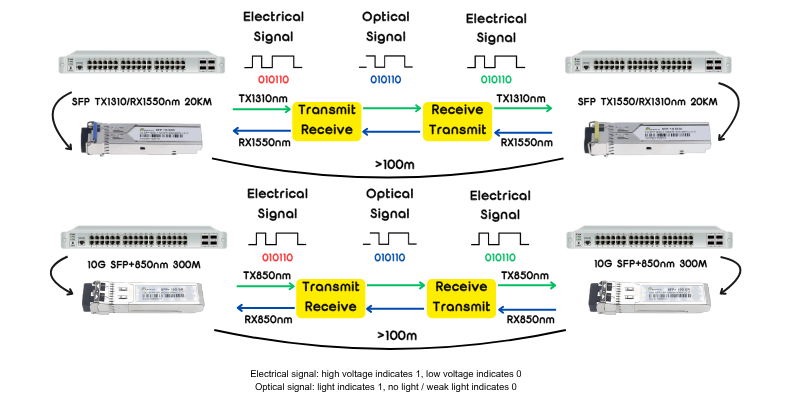

Wie funktionieren optische Transceiver?
Das Herzstück jedes optischen Transceivers ist ein Prozess derelektrisch-optische und optisch-elektrische UmwandlungSo funktioniert es:
Sendefunktion:Das Modul empfängt ein elektrisches Signal vom Host-Gerät. Eine Laserdiode (je nach Modultyp entweder ein VCSEL- oder ein DFB-Laser) wandelt dieses Signal in Licht um, das durch eine Faser übertragen wird.
Empfangsfunktion:Auf dem Rückweg erfasst eine Fotodiode die einfallenden Lichtsignale und wandelt sie wieder in elektrische Daten für den Host um.
Diese Umwandlung erfolgt mit extrem hohen Geschwindigkeiten – oft im Bereich von 10 Gbit/s, 25 Gbit/s, 100 Gbit/s oder sogar noch mehr.800Gabhängig vom Transceiver-Standard.

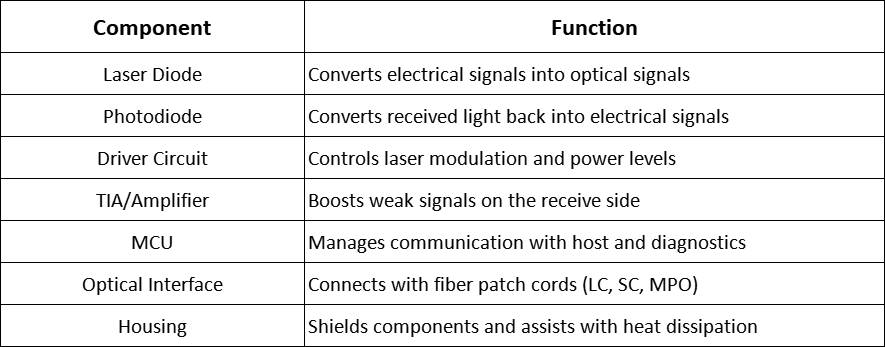

Innenansicht des optischen Moduls: Komponenten und Struktur
Einoptischer TransceiverEs mag von außen einfach aussehen, aber es ist vollgepackt mit komplexen Komponenten, die Signalqualität, Kompatibilität und Diagnose steuern:
Die meisten modernen Module unterstützen auchDDM (Digitales Diagnosemonitoring)Dadurch können Benutzer Parameter wie Temperatur, optische Leistung und Spannung in Echtzeit überwachen.

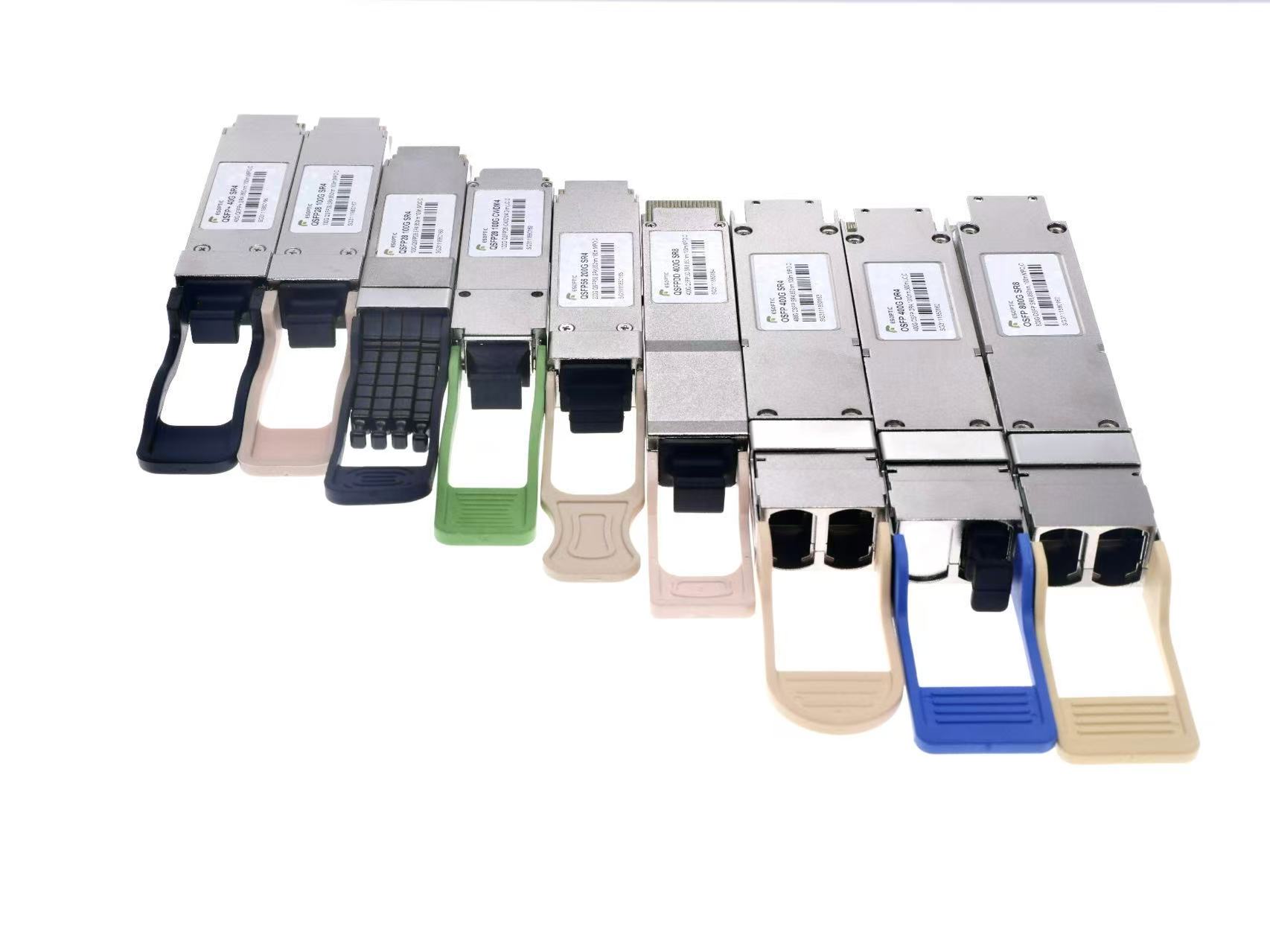

Typen von optischen Transceivern nach Bauform
Der Formfaktor bestimmt Größe, Steckertyp und Übertragungsgeschwindigkeit eines Transceivers. Gängige Standards sind:
SFP / SFP+– Bis zu 10 Gbit/s, weit verbreitet in Unternehmensnetzwerken
QSFP+ / QSFP28– 40G- und 100G-Module für Rechenzentren und Kernrouter
QSFP-DD / OSFP– Konzipiert für Hochgeschwindigkeitsanwendungen bis zu 800 Gbit/s
CFP / CFP2– Module mit größerer Grundfläche für die Fernkommunikation
Jeder Formfaktor entspricht Industrieprotokollen wie Ethernet, Fibre Channel oder InfiniBand und lässt sich nahtlos in modulare Steckplätze kompatibler Hardware integrieren.
Anwendungen optischer Module in modernen Netzwerken
Optische Transceiver sind in einer Vielzahl von Branchen und Netzwerkarchitekturen unverzichtbar. Hier sind die häufigsten Anwendungsbereiche:
Rechenzentren: Top-of-Rack-, Spine-Leaf- und Inter-Rack-Konnektivität
Telekommunikation: Backbone-Verbindungen in Metro- und Weitverkehrsnetzen
Unternehmens-LANsHochgeschwindigkeitsverbindungen zwischen Switches und Servern
KI- und HPC-ClusterOptische Verbindungen mit hoher Bandbreite und geringer Latenz
FTTx-BereitstellungenOptische Zugangsnetze in Wohngebieten
Wenn sich Netzwerke weiterentwickelnhöhere Datenraten und eine geringere UmweltbelastungTransceiver werden hinsichtlich Geschwindigkeit, Effizienz und Integration ständig weiterentwickelt.
Häufig gestellte Fragen: Optische Transceiver
Frage 1: Sind optische Transceiver verschiedener Hersteller austauschbar?
A:Nicht immer. Manche Netzwerkgeräte unterliegen Kompatibilitätsbeschränkungen. Hochwertige Transceiver von Drittanbietern sind jedoch erhältlich und weit verbreitet, sofern sie korrekt codiert sind.
Frage 2: Worin besteht der Unterschied zwischen Singlemode- und Multimode-Modulen?
A:Singlemode-Fasern eignen sich für große Entfernungen (bis zu 80 km), während Multimode-Fasern kürzere Entfernungen (typischerweise unter 500 m) unterstützen. Sie verwenden unterschiedliche Fasertypen und Lichtquellen.
Frage 3: Woran kann ich erkennen, ob ein Transceiver defekt ist?
A:Achten Sie auf Symptome wie erhöhte Fehlerraten, Verbindungsverlust oder abnormale DDM-Messwerte (z. B. Temperatur oder optische Leistung außerhalb des zulässigen Bereichs).
Frage 4: Wie lange ist die Lebensdauer eines typischen optischen Moduls?
A:Bei sachgemäßer Verwendung haben die meisten Module eine Lebensdauer von 5–10 Jahren. Faktoren wie Temperatur, Nutzung und Handhabung beeinflussen die Lebensdauer.
Frage 5: Warum werden 800G-Module immer häufiger eingesetzt?
A:Mit dem Wachstum von Cloud Computing, KI und Videodiensten bieten 800G-Module die Bandbreitendichte, die benötigt wird, um den Anforderungen der nächsten Generation gerecht zu werden.
Schlussbetrachtung
Optische Transceiver sind zwar klein, aber ihr Einfluss auf die vernetzte Welt von heute ist enorm. Sie bilden das Rückgrat der Hochgeschwindigkeitskommunikation und gewährleisten, dass Daten schnell, weit und zuverlässig übertragen werden. Das Verständnis ihrer Struktur, Funktionsweise und Rolle in verschiedenen Branchen liefert wertvolle Einblicke in die unsichtbaren Kräfte hinter der globalen Vernetzung.
Für Unternehmen und Ingenieure gleichermaßen ist die Wahl des richtigen Produkts entscheidend.optisches Modulkann den Unterschied zwischen skalierbarer Leistung und Netzwerkengpässen ausmachen. Bleiben Sie dran, denn neue Technologien wiegemeinsam verpackte OptikenUndsteckbare kohärente Moduledie Zukunft der Glasfasernetze weiter umgestalten.
