In der Welt der optischen Kommunikation ist die Gewährleistung einer verlustarmen und stabilen Signalübertragung von entscheidender Bedeutung. Hier kommen Glasfaserverbinder wie zum Einsatz.PC (Physischer Kontakt), UPC (Ultra-Physischer Kontakt) und APC (Winkel-Physischer Kontakt)Diese Steckertypen spielen eine wichtige Rolle. Sie sind nicht nur Fachjargon, sondern stehen für grundlegende Unterschiede in Leistung, Verarbeitung und Anwendungsbereichen. Ob Sie Rechenzentrumsverbindungen optimieren oder FTTH-Lösungen implementieren: Das Verständnis der Unterschiede zwischen PC, UPC und APC kann die Effizienz und Stabilität Ihres optischen Netzwerks direkt beeinflussen.
Was sind PC-, UPC- und APC-Steckverbinder?

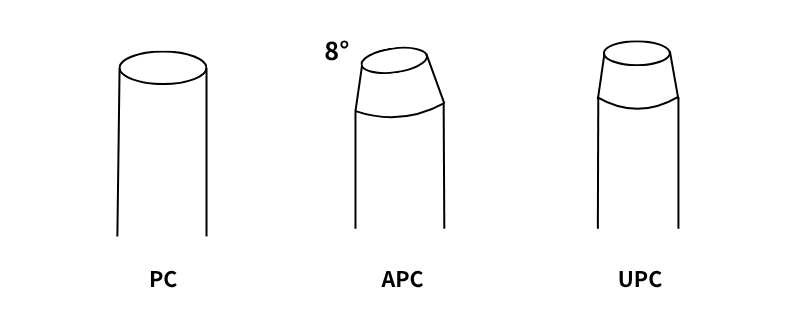

Auf den ersten Blick mögen PC-, UPC- und APC-Steckverbinder austauschbar erscheinen, doch ihre Stirnflächengeometrie und Polierart beeinflussen die Leistung erheblich.
PCDie Steckverbinder verfügen über eine leicht gebogene Endfläche, die einen physischen Kontakt ermöglicht und Luftspalte minimiert.
UPCwird auf PC-Basis mit einer noch feineren Politur hergestellt, wodurch die Rückreflexion auf etwa -50 dB reduziert wird und es somit für digitale, Kabelfernseh- und Telekommunikationsnetze geeignet ist.
APCMit seiner um 8° abgewinkelten Stirnfläche bietet es die geringste Rückreflexion (bis zu -65 dB) und eignet sich daher perfekt für hochpräzise analoge Signale und wellenlängenempfindliche Anwendungen wie HF-Video- und PON-Systeme.
Jeder Steckertyp bietet seine spezifischen Vorteile. Der PC-Stecker eignet sich gut für allgemeine Verbindungen, UPC bietet eine verbesserte Signalrückführungsleistung und APC ist die erste Wahl für Hochleistungsanwendungen und Anwendungen mit großer Reichweite.
Warum ist der Steckertyp wichtig?
In optischen Systemen können Signalverluste und Rückreflexionen zu Datenfehlern, verringerter Bandbreite und Signalinstabilität führen. So verhalten sich PC, UPC und APC in der Praxis:
EinfügungsdämpfungAlle drei Typen zielen darauf ab, die Einfügungsdämpfung unter 0,3 dB zu halten, die Qualität variiert jedoch je nach Polierverfahren und Material.
RückgabeverlustPC-Stecker liefern typischerweise etwa -40 dB, UPC-Stecker liegen mit -50 dB noch darunter und APC-Stecker mit -60 bis -65 dB.
AnwendungskompatibilitätDie Verwendung von APC-Steckverbindern in einem UPC- oder PC-Anschluss kann zu erheblichen Fehlanpassungsverlusten führen, was die Wichtigkeit der korrekten Steckverbinderpaarung unterstreicht.
Mit anderen Worten: Die Vermischung von APC- und UPC-Steckverbindern ist ein absolutes Tabu – für eine optimale Leistung sollten immer die Steckverbindertypen aufeinander abgestimmt sein.
Die Wahl zwischen PC, UPC und APC
Wie entscheiden Sie also, welche Lösung für Ihre Anwendung am besten geeignet ist?
WählenPCfür Legacy-Systeme oder allgemeine Patch-Verbindungen, bei denen Rückreflexion kein kritisches Problem darstellt.
WählenUPCwenn Sie eine bessere Signalqualität in digitalen Übertragungssystemen benötigen.
Entscheiden Sie sich fürAPCin Hochfrequenz-, Analog- oder wellenlängenempfindlichen Anwendungen wie FTTx, Video-Overlay oder DWDM-Systemen.
Die physikalische Struktur dieser Steckverbinder – insbesondere die abgeschrägte Politur von APC – beeinflusst direkt deren Wechselwirkung mit Licht. Dieser 8-Grad-Winkel mag geringfügig erscheinen, ist aber der entscheidende Faktor für die überlegene Rückflussdämpfung von APC.
Anwendungsszenarien aus der Praxis
Um dies greifbarer zu machen, betrachten wir einige Einsatzszenarien:
PCNoch immer anzutreffen in älteren Telekommunikationsinfrastrukturen und einfachen LAN-Konfigurationen.
UPCÜblich in modernen Unternehmensnetzwerken, Rechenzentren und Kabelfernsehsystemen.
APC: Von entscheidender Bedeutung bei GPON-, EPON- und FTTx-Implementierungen, bei denen die Signalintegrität nicht verhandelbar ist.
Bei Systemen mit mehreren Steckverbindern oder Patchpanels mit hoher Packungsdichte ist die Verwendung einheitlicher Steckverbindertypen entscheidend. Eine Inkompatibilität zwischen PC- und APC-Steckverbindern kann nicht nur die Dämpfung erhöhen, sondern sogar die Glasfaserschnittstelle beschädigen.
Schlussbetrachtung
In der sich rasant entwickelnden Landschaft der optischen Kommunikation spielen PC-, UPC- und APC-Steckverbinder eine unauffällige, aber entscheidende Rolle für eine reibungslose Datenübertragung. Durch das Verständnis ihrer Unterschiede und die gezielte Auswahl anhand der Anwendungsanforderungen können Netzwerktechniker Reflexionen reduzieren, Verluste minimieren und ihre Infrastruktur zukunftssicher gestalten. Ob Hyperscale-Rechenzentrum oder FTTH-Netz im Stadtgebiet – der richtige Steckverbinder macht den Unterschied.
