Ein detaillierter Einblick in 10G SFP+ SR, LR, ER, ZR & BASE-T
In Hochgeschwindigkeitsnetzwerkumgebungen10G optisches Modulist längst zu einem grundlegenden Bestandteil geworden. Ob Sie Server innerhalb eines Rechenzentrums verbinden oder Gebäude über ein Campusnetzwerk vernetzen, die Wahl des richtigen10G SFP+Das Modul kann die Leistung, Zuverlässigkeit und Kosteneffizienz Ihres Systems erheblich beeinflussen.
Aber bei so vielen Typen – SR, LR, ER, ZR, BASE-T – und so vielen Anbietern, die Kompatibilität behaupten, wie trifft man die richtige Entscheidung?
Dieser Artikel bietet einen praxisnahen Vergleich der 10G SFP+-Typen auf Ingenieursebene und hilft Ihnen bei der Auswahl des passenden Typs.10G optisches Modulpasst am besten zu Ihrer Anwendung.
Die Landschaft der optischen 10G-Module verstehen
Der Begriff10G optisches ModulBezeichnet im Allgemeinen Hot-Plug-fähige Transceiver im SFP+-Formfaktor, die 10-Gigabit-Ethernet-Übertragung (10GbE) unterstützen. Ein typischer10G SFP+ TransceiverEs integriert einen Lasersender, einen Fotodiodenempfänger und einen Steuer-IC in einem kompakten Gehäuse. Es funktioniert über Multimode- oder Singlemode-Fasern (MMF oder SMF) und sogar über Kupfer via BASE-T-Schnittstellen.
Warum hat das10G SFP+Wird es zum De-facto-Standard für 10GbE werden? Seine Größe, Energieeffizienz und branchenweite Akzeptanz machen es zu einer unverzichtbaren Komponente sowohl für Unternehmensnetzwerke als auch für Carrier-Grade-Infrastrukturen.
Technischer Vergleich: SR vs LR vs ER vs ZR vs BASE-T

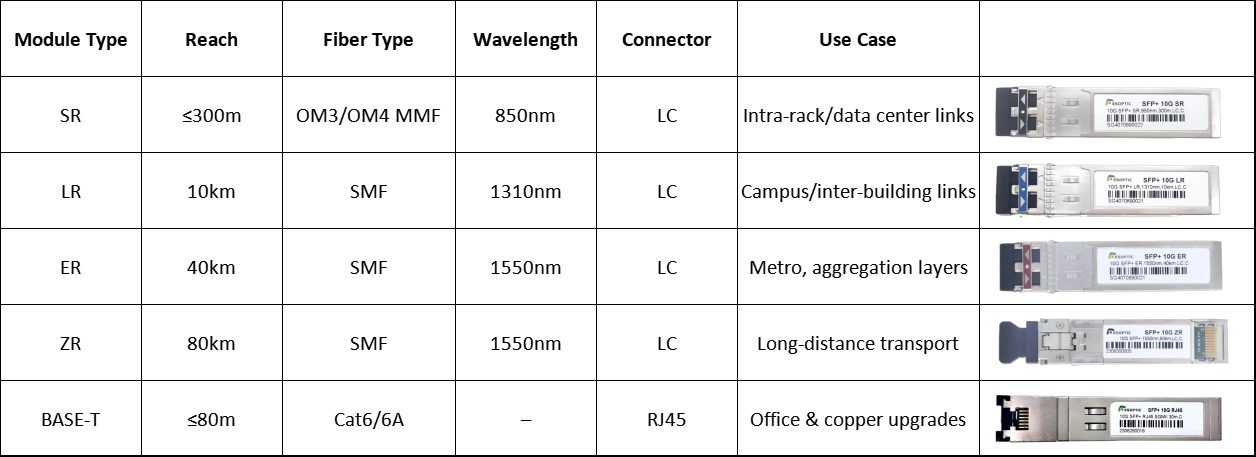

Nachfolgend finden Sie einen technischen Vergleich der gängigsten Typen10G-Transceiverbasierend auf Reichweite, Fasertyp, Wellenlänge und typischer Anwendung:
SR – Kurzstrecke
Der10G SFP+ SRDas Modul verwendet einen 850-nm-VCSEL-Laser und ist für die Kurzstreckenkommunikation über Multimode-Fasern ausgelegt. Es unterstützt Entfernungen bis zu 300 m (OM3) bzw. 400 m (OM4). Es ist die kostengünstigste und am weitesten verbreitete Option für Verbindungen innerhalb eines Racks oder zwischen benachbarten Schränken in Rechenzentren.
LR – Weitreichweite
Der10G SFP+ LRDer Transceiver arbeitet mit 1310 nm über Singlemode-Faser und erreicht Entfernungen von bis zu 10 km. Er eignet sich ideal für Verbindungen zwischen Gebäuden, Unternehmensnetzwerke auf Campus-Ebene oder Carrier Access Aggregation.
ER – Erweiterte Reichweite
10G ER-ModuleMit 1550-nm-DFB-Lasern lässt sich die Übertragungsreichweite auf 40 km erhöhen. Sie werden in regionalen Netzen eingesetzt und kommen häufig in Telekommunikationsumgebungen zum Einsatz, wo Platz- und Energieeinsparung entscheidend sind.
ZR – Ultralange Reichweite
Für Punkt-zu-Punkt-Verbindungen bis zu 80 km,10G ZR-Modulist die Spitzenlösung. Sie verbraucht zwar etwas mehr Strom, macht aber Signalregeneration oder OEO-Konvertierungen über lange Glasfaserstrecken überflüssig.
BASE-T – Kupferverbindung
Der10G SFP+ BASE-TDas Modul ermöglicht 10-GbE-Internet über Standard-Cat6- oder Cat6a-Kabel mit RJ45-Steckern. Es ist sofort einsatzbereit, erfordert keine Glasfaserinstallation und unterstützt Entfernungen bis zu 80 m. Ideal für Umgebungen, in denen bestehende Kupferinfrastrukturen auf Hochgeschwindigkeitsnetzwerke umgerüstet werden.
Welches 10G SFP+ Modul sollten Sie wählen?
1. Für Rechenzentren
Verwenden10G SRfür Switch-Verbindungen von der Rack-Oberseite zur Switch-Ende-der-Reihe.
VerwendenAOC/DACfür noch kürzere Verbindungen bei gleichzeitiger Kostenersparnis.
2. Für Campus- oder Unternehmensgebäude
10G LRbietet eine optimale Abdeckung für das Backbone-Netzwerk zwischen den Gebäuden.
ER oder ZRist nützlich, wenn es darum geht, verteilte Ressourcen auf verschiedenen Campussen zu zentralisieren.
3. Für Metro Ethernet oder Telco
10G ISUndZRDie Module bieten eine große Reichweite und Leistungsstabilität, insbesondere im Außenbereich.
Bei zu erwartender Exposition sollten Sie industrietaugliche, temperaturbeständige Module verwenden.
4. Für Büro- oder Kupferumgebungen
10G BASE-Tist ideal für Legacy-Upgrades, IT-Abteilungen oder Bereiche, in denen Glasfaseranschlüsse kostspielig oder nicht verfügbar sind.
Wichtige Faktoren bei der Auswahl eines 10G-Transceivers
Selbst wenn Sie den richtigen Typ ermittelt haben, sind nicht alle10G SFP+ Modulesind gleich. Betrachten Sie Folgendes:
KompatibilitätStellen Sie sicher, dass Ihr Modul nahtlos mit den Switches oder Routern Ihrer Marke (Cisco, HPE, Arista, Juniper usw.) zusammenarbeitet.
StromverbrauchBASE-T-Module können über 2 W verbrauchen; ZR-Module benötigen möglicherweise Kühlkörper.
Digitales Diagnosemonitoring (DDM)Eine wichtige Funktion für die Echtzeitüberwachung von Temperatur, Spannung und Sende-/Empfangsleistung.
FasertypVermeiden Sie die Verwechslung von Multimode-Modulen mit Singlemode-Kabeln oder umgekehrt.
Temperaturbereich: In rauen Umgebungen sollten Module in Industriequalität (–40°C bis +85°C) eingesetzt werden.
ESOPTIC 10G-Optikmodule: Entwickelt für höchste Leistung

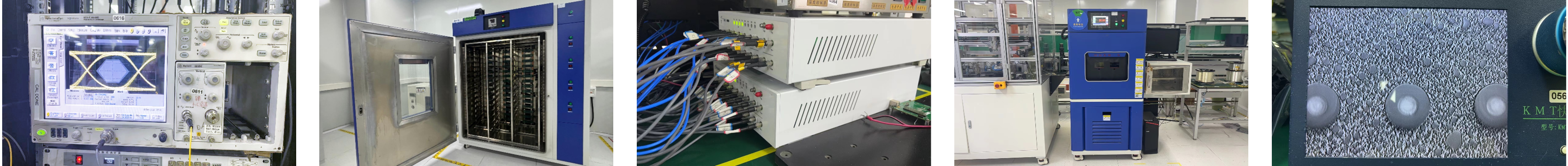

BeiESOPTICWir sind spezialisiert auf die Bereitstellung hochwertiger, kompatibler Produkte.10G optische Moduleüber alle wichtigen Typen hinweg. Jeder10G SFP+ Transceiverwird strengstens geprüft auf:
Kompatibilität mit mehr als 30 gängigen Switch-Marken
Augendiagramm, Bitfehlerrate (BER) und Echtzeit-DDM-Leistung
Signalintegrität und Alterung unter Stressbedingungen
RoHS-, CE- und ESD-Konformität
Unser Produktsortiment umfasst:
10G SFP+ SR / LR / ER / ZR
10G SFP+ BiDi- und CWDM-Optionen
10G BASE-T RJ45 Kupfermodule
Kundenspezifische Lösungen für Industrie- und Telekommunikationsanwendungen
Anwendungsbeispiel aus der Praxis: Rechenzentrums-Upgrade mit 10G SFP+
Einer unserer Kunden – ein regionaler Cloud-Service-Anbieter – hat seine Zugangsswitches von 1 Gbit/s auf 10 Gbit/s aufgerüstet. Dank der vorinstallierten OM3-Verkabelung konnten über 500 Einheiten eingesetzt werden.10G SFP+ SRDie Module werden von ESOPTIC geliefert.
Dank der vollen Kompatibilität und der geringen Ausfallrate unserer Module konnten sie das Upgrade in nur drei Tagen abschließen – ohne dass eine Neuverkabelung erforderlich war und ohne Paketverlust während der Live-Migration.
Häufig gestellte Fragen: Optische 10G-Module
F: Kann ich SR- und LR-Module im selben Netzwerk mischen?
Ja, vorausgesetzt, an jedem Ende der Glasfaserverbindung wird der richtige Transceiver-Typ verwendet.
F: Wie kann ich testen, ob ein 10G SFP+ mit meinem Switch kompatibel ist?
Setzen Sie das Modul ein und überprüfen Sie die Verbindungsanzeige, die DDM-Messwerte und den fehlerfreien Datenverkehr. Wir empfehlen, die Kompatibilitätsmatrix des Herstellers zu konsultieren.
F: Ist 10G SFP+ im Jahr 2025 noch relevant?
Absolut. Während 25G und 100G immer beliebter werden,10G optische Modulebleiben dominant in den Bereichen Unternehmenszugang, Cloud-Edge und industrielle Netzwerke.
Schlussbetrachtung
Das Recht10G optisches Modulist mehr als nur ein Verbindungselement – es ist ein entscheidender Baustein für ein schnelles, stabiles und zukunftssicheres Netzwerk. Ob Sie ein Hyperscale-Rechenzentrum aufbauen oder die Büroinfrastruktur modernisieren, das Verständnis der Feinheiten zwischen10G SFP+ SR, LR, ER, ZR, UndBASE-Tstellt sicher, dass Sie klug investieren.
Ich suche zuverlässige, leistungsstarke und vollständig kompatible Lösungen.10G-Transceiver?Sprechen Sie mit ESOPTIC— Ihr zuverlässiger Partner für optische Verbindungen.
